建築の現場に配属されて最初に戸惑うことのひとつが、図面に並ぶ数多くの記号や線の意味です。建築図面とは、建物の設計内容を記号や線で表し、施工や確認の基準とするための資料です。記号の読み方を身につけることは、新人が現場で仕事を進めるための土台になります。建築図面で使われる基本記号の読み方を、新人の方が基礎から理解できるように、記号を早く覚えるコツや現場でのチェックポイントとあわせて解説します。
図面の記号を読み取るうえで押さえたい点は、次のとおりです。
建築図面は、建物の設計内容を視覚的に表し、施工や確認の基準となる資料です。設計者の意図を施工者や関係者に正確に伝え、関係者間の共有を支える役割を持っています。図面が正確に読み取られることは、施工のミスを減らすことにつながります。新人の方は、まず図面が「何を伝えるための資料か」を理解しておくと、記号の意味も頭に入りやすくなります。
建築図面は目的ごとにいくつかの種類に分かれます。代表的なものとして、間取りや意匠を表す意匠図、建物の骨組みを表す構造図、電気や給排水などを表す設備図があります。さらに、設計段階の考えを示す設計図と、実際の施工に必要な詳細を示す施工図という分け方もあります。記号は図面の種類ごとに使われ方が異なるため、いま見ている図面がどの種類かを把握することが、読み取りの出発点になります。
新人のうちは、平面図・立面図・断面図の関係を意識すると理解が進みます。平面図は各階を上から見た配置、立面図は建物を横から見た外観、断面図は建物を切断した内部の構造を表します。これらを行き来しながら見ることで、平面的な情報と高さ方向の情報を結びつけて把握しやすくなります。
構造図は、新人が最初につまずきやすい図面のひとつです。構造図には、各階を上から見て柱・梁・スラブの位置を示す伏図、建物を縦方向に見て柱と梁の骨組みを示す軸組図、部材の寸法や配筋をまとめた部材リスト図などがあります。これらは建物の骨格を表す図面であり、記号の意味を理解しながら読み進めることで、荷重を支える仕組みが立体的にイメージできるようになります。専門用語が多く難しく感じられることもありますが、実際の図面を数多く見ることで、少しずつ慣れていくことができます。

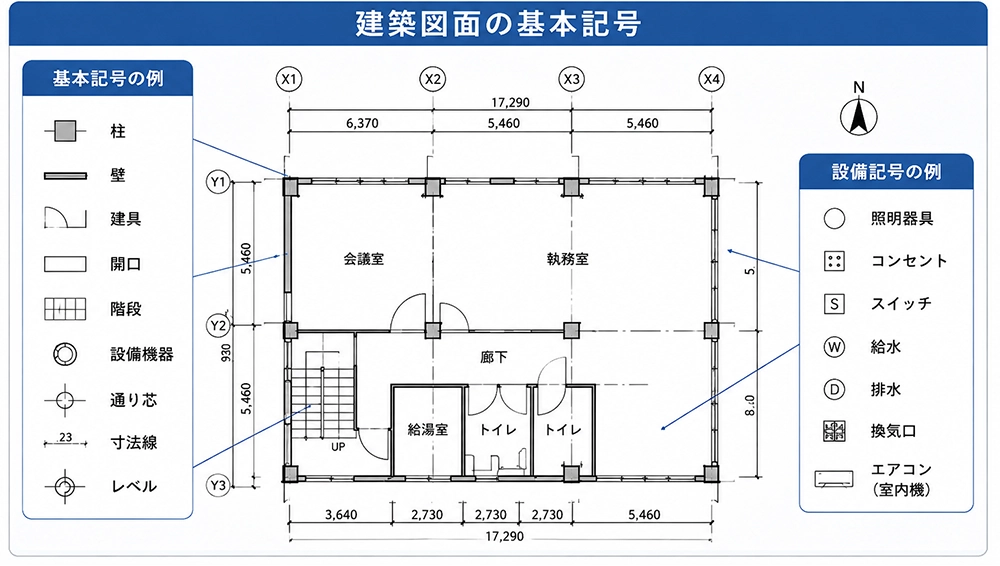

建築図面の記号は数多くありますが、新人がまず押さえたいのは、部材を表す構造記号、位置や高さを表す表記、材料や設備を表す記号です。ここでは、それぞれの読み方を順に整理します。
構造図で頻繁に登場するのが、部材を表すアルファベットの記号です。これらは英語の頭文字が由来になっているため、元の単語を知っておくと意味を推測しやすくなります。代表的な構造記号を整理します。
| 記号 | 部材 | 英語の由来 |
|---|---|---|
| F | 基礎 | Footing／Foundation |
| C | 柱 | Column |
| G | 大梁 | Girder |
| B | 小梁 | Beam |
| S | スラブ（床） | Slab |
| W | 壁 | Wall |
これらの記号は、単独で使われるだけでなく、組み合わせて用いられることもあります。たとえばFGは基礎梁、CSは片持ちスラブを表します。基礎に関係する部材にはFが、片持ちの部材にはCが頭に付くというように、組み合わせ方には一定の規則性があります。この規則を知っておくと、初めて見る記号でも意味を推測しやすくなります。
また、記号のあとに続く数字は種類や寸法の違いを示し、G1・G2のように区別されます。大梁（G）と小梁（B）は役割が異なり、大梁が柱と柱をつなぐ主要な梁であるのに対し、小梁は大梁に支持される二次的な梁です。この関係を理解しておくと、建物の荷重の流れがイメージしやすくなります。
なお、これらの構造記号は法令や規格で一律に定められているものではなく、設計事務所や施工会社によって表記が異なる場合があります。図面ごとの凡例で意味を確認する習慣をつけておくと、現場で迷わずに済みます。
構造記号を読む際は、柱から梁、床の順に確認していくと、荷重を支える流れをたどりやすくなります。まず柱の位置を把握し、その柱をつなぐ梁を確認し、梁の上に乗るスラブを見ていくという順序です。慣れないうちは記号を一つひとつ確認しながら進め、少しずつ全体を見渡せるようにしていくとよいでしょう。
平面図では、部材の位置を示す通り芯や寸法の表記も欠かせません。通り芯は柱や壁の位置を示す基準線で、X1・Y1のように縦横の符号で管理されます。寸法は原則としてミリメートル単位で表記されるため、単位の確認を欠かさないようにしましょう。
高さ方向の位置は、基準となる高さからの差として表されます。地盤面を表すGL、各階の床面を表すFL、天井の高さを表すCHなどの表記が用いられ、断面図やレベルの記載とあわせて確認します。これらの表記を押さえておくと、平面と高さの情報を結びつけて読み取りやすくなります。開口部については、窓やドアの種類を表す建具記号が用いられ、平面図上での配置とあわせて確認します。
構造記号や寸法のほかに、材料や仕上げ、設備を表す記号もあります。材料の記号は、コンクリートや鉄骨などの種類を断面の表現や略号で示すもので、仕様書とあわせて確認することで、どの部分にどの材料が使われるかを把握できます。仕上げの表記は、壁・床・天井の仕上げ材や工法を示します。
設備図では、電気設備や給排水設備を表す記号が使われます。コンセントや照明、配線、配管などがそれぞれの記号で示され、意匠図や構造図とは異なる体系で描かれています。設備記号は種類が多いため、新人のうちはすべてを覚えようとせず、担当する工種に関係する記号から順に確認していくと負担が少なくなります。いずれの記号も、図面の凡例に説明が記載されていることが多いため、凡例に立ち返って意味を確認する習慣が役立ちます。
記号と並んで、線の種類（線種）も図面の情報を伝える大切な要素です。建築の製図は JIS A 0150（建築製図通則）に共通の基本事項が定められており（※1）、線の種類と構成については JIS Z 8312（線の基本原則）に規定があります（※2）。建築図面でよく使われる線種と、その一般的な使い分けは次のとおりです。
| 線種 | 主な用途 |
|---|---|
| 実線 | 目に見える外形線（外形や断面の輪郭）を表す |
| 破線（点線） | かくれ線（隠れて見えない部分）を表す |
| 一点鎖線 | 中心線・基準線（通り芯など）を表す |
| 二点鎖線 | 想像線（隣接部分や動きの範囲など）を表す |
線は種類だけでなく、太さによっても意味を使い分けます。JIS A 0150では、通り芯などの基準線について、細線・太線・極太線の順に太さを選び、その比を1対2対4とすることが定められています。また断面の外形線は、見える部分の外形線よりも太く描くこととされ、この比は1対2とされています（※1）。同じ実線でも、太い線が外形や断面、細い線が寸法線や補助的な線に使われるといった違いがあります。新人のうちは、線の太さの違いにも目を向けると、図面から読み取れる情報が増えます。
縮尺は、図面と実物の大きさの関係を示す表記です。たとえば1/100や1/50といった表記があり、数字が小さいほど詳細に描かれます。同じ建物でも、全体を把握する図面は縮尺を小さく、部分を詳しく示す図面は縮尺を大きくとります。図面を読む際は、まず縮尺を確認して実際のサイズ感を把握することが、寸法の見誤りを防ぐことにつながります。
記号は数が多く、最初はすべてを覚えきれないと感じるかもしれません。記号を早く覚えるために、次のような取り組みが効果的です。
丸暗記に頼るよりも、意味づけをしながら記号に触れる回数を増やすほうが、記号の応用にも対応しやすくなります。会社や図面ごとに独自の表記が使われることもあるため、凡例の確認を基本の動作として身につけておくと安心です。
図面の記号や寸法の読み間違いは、手戻りの原因になることがあります。たとえば大梁（G）と小梁（B）を取り違える、寸法の単位を勘違いする、縮尺を確認せずに大きさを見誤るといったことは、新人が陥りやすい点です。こうした読み間違いを防ぐために、現場では次のような手順で図面を確認すると効果的です。
まず、図面全体のレイアウトと縮尺を把握し、主要な構造や部屋の配置を見渡します。次に、凡例で記号と線種の意味を確認し、通り芯を基準に各部材の位置関係を追っていきます。そのうえで、複数の図面の間で情報が食い違っていないかを照らし合わせます。平面図・立面図・断面図、あるいは意匠図と構造図の間で整合を確認することは、見落としを減らすうえで効果的です。
とくに図面間の整合性の確認は、新人のうちから意識したいポイントです。たとえば、意匠図に描かれた壁の位置と構造図の柱・梁の位置が合っているか、平面図の寸法と断面図の高さが矛盾していないかといった点は、複数の図面を見比べて初めて気づけることがあります。ひとつの図面だけで判断せず、関連する図面をあわせて確認することが、記号の読み間違いや情報の食い違いを防ぐことにつながります。
また、図面を確認する視点は職種によって異なります。設計者は設計意図を、施工管理者は施工のしやすさを重視するなど、立場によって注目する点が変わります。新人のうちは、自分の担当業務に必要な記号や用語を優先して確認し、分からない点は関係者に確認しながら、少しずつ確認の視点を広げていくとよいでしょう。
新人が図面の読み方を身につける段階では、分からない記号を先輩に確認したり、同じ図面を見ながら指示を受けたりする場面が多くあります。紙の図面の場合、離れた場所にいる人との共有や、書き込んだ内容の反映に手間がかかることがあり、確認のたびに事務所と現場を往復する負担が生じることもあります。
こうした課題に対しては、図面をデジタル化し、クラウド上で共有・書き込みができる施工管理アプリを活用する方法があります。図面を電子化することで、現場と事務所が同じ図面を見ながら確認しやすくなり、書き込んだ内容もその場で共有できます。
eYACHOは、株式会社MetaMoJiが大林組と共同開発し、2015年から提供を開始した施工管理アプリです（※3）。紙の野帳と同じ手書き感覚で記録できることが特徴で、MM総研「建設業の施工管理支援アプリの利用動向調査（2025年12月）」では、ゼネコンでの利用シェアNo.1（19%）、スマートデバイスでの利用シェアNo.1（21%）を獲得しています（※4）。導入企業は900社以上、利用ユーザーは80,000以上にのぼります（※5）。
eYACHOでは、図面をクラウドに登録し、タブレットやスマートフォンで現場に持ち出して確認することができます。紙の図面を持ち歩く必要がなく、手元の端末で拡大・縮小しながら記号や寸法を読み取れます。図面には手書きで書き込みができるため、確認した内容や気づいた点をその場で残すことができます。新人の方が図面を読む練習をする際にも、疑問点を図面上に書き留めておく使い方ができます。
関係者との共有を支えるのが、Share（シェア）機能です。Share機能を活用すると、同じ図面に複数人が同時に書き込み、リアルタイムで共有することができます。誰が何を書き込んだかもリアルタイムに反映されるため、現場にいる新人と事務所にいる先輩が、同じ図面を見ながら記号の意味や指示内容を確認するといった使い方ができます。図面を通じた新人教育やOJTの手段として活用できます。
さらに、ビデオ通話機能「GEMBA Talk」を使えば、離れた場所からでも同じ資料を見ながら通話ができます。現場の状況を先輩に見せながら図面について相談できるため、その場で判断に迷ったときの確認手段として活用できます。図面の読み方を学ぶ段階の新人にとって、分からない点をすぐに確認できる環境は、理解を深める助けになります。
建築図面の記号の読み方は、構造記号・線種・縮尺という基本を押さえることで、新人でも段階的に理解できるようになります。記号の多くは英語の頭文字が由来のため、意味とセットで覚えると定着しやすく、凡例の確認と関係者への共有を習慣にすることで、読み間違いによる手戻りを防ぎやすくなります。図面は現場の共通言語です。毎日少しずつ図面に触れ、分からない点を確認しながら、着実に読み取る力を身につけていきましょう。図面の確認や共有を効率化したい場合は、eYACHOのような施工管理アプリの活用も選択肢のひとつになります。
eYACHOは30日間の無料トライアルを提供しています。図面の確認と現場での記録・共有を自社の現場でどこまで効率化できるか、まずは実際の運用に近い形でお試しください。導入に関するご相談は、公式サイトのお問い合わせ窓口で受け付けています。
Q. 図面のC・G・Bはそれぞれ何を表しますか？
A. Cは柱（Column）、Gは大梁（Girder）、Bは小梁（Beam）を表します。いずれも英語の頭文字が由来です。Gは柱と柱をつなぐ主要な梁、Bは大梁に支持される二次的な梁で、役割が異なります。記号のあとの数字は種類や寸法の違いを示します。
Q. 一点鎖線と二点鎖線の違いは何ですか？
A. 一点鎖線は、通り芯や中心線などの基準を表す線です。二点鎖線は、想像線や隣接する部分などを表す線です。用途が異なるため、図面を読む際は凡例で意味を確認しながら読み分けます。
Q. 縮尺1/50と1/100はどう読み分けますか？
A. 縮尺は数字が小さいほど詳細に描かれます。1/50は1/100より大きく描かれ、部分を詳しく示す図面に使われます。実際の寸法を把握する際は、図面上の長さに縮尺の分母を掛けて考えます。
