墨出しを効率化するには？
現場の時間短縮と品質安定のためのポイント

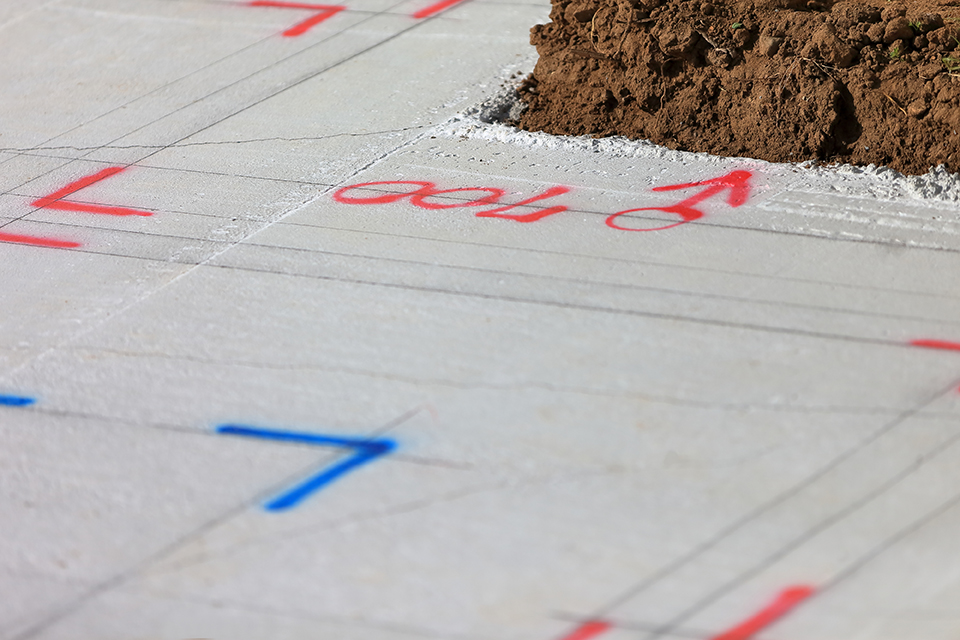

墨出しは、図面の寸法や位置情報を現場に正確に反映するための重要工程です。逆に言えば、墨出しで基準がズレると、後工程で「合わない」「収まらない」「やり直し」といった手戻りが発生し、工期・コスト・安全のすべてに影響が出ます。だからこそ、効率化は“スピードだけ”を上げるのではなく、「ミスを減らして結果的に早く終わる状態」を作ることが本質です。

効率を落としやすい原因は、次の3つに集約されます。
• ・ 探す：図面・指示・最新情報がすぐ見つからない
• ・ 待つ：確認待ち、指示待ち、判断待ちが発生する
• ・ 戻る：ズレや伝達ミスで現場を行き来する・やり直す

まずは、この「探す・待つ・戻る」を減らす視点で、墨出しの段取りを組み直すことが効率化の近道です。

墨出し効率化の最大のポイントは、親墨（基準）を“最初に正しく固定する”ことです。親墨が確定していれば、子墨や各部の位置出しは迷いが減り、作業スピードも上がります。逆に、親墨の確定が曖昧なまま進むと、途中で基準を疑って確認が増え、結果として時間を失います。

親墨の精度を担保するための実践ポイントは以下です。
• ・ 親墨の確定タイミングを決める（いつ、誰が、何を根拠に確定するか）
• ・ 重要箇所は「二重確認」をルール化する（測定→別者確認→記録）
• ・ 親墨の位置・根拠を“残す”（写真、メモ、図面への記録）

「親墨の確定」を作業のイベントとして扱い、確認と記録をセット化すると、後工程の迷いと手戻りが減ります。

基準線の作業では、水平・直角・通りの関係が崩れると、後から整合が取れなくなります。道具の点検や、現場条件（床面の状態、障害物、視認性）を踏まえた手順の見直しが必要です。

注意点としては、次の“ズレの温床”を事前に潰しておくことが重要です。
• ・ 道具の状態（バッテリー、視認性、固定の安定）
• ・ 図面の版（最新かどうか、差分が反映されているか）
• ・ 指示の粒度（どこまでが決定事項で、どこからが要確認か）

現場で「図面はあるのに、指示が曖昧」「最新版が分からない」が起きると、確認待ちが発生しやすくなります。基準線は“引く前の準備”で勝負が決まります。

人手不足の現場では、「分業」と「一人作業」の両方を想定した段取りが欠かせません。分業はスピードを上げやすい反面、情報共有がズレるとミスが増えます。一人作業は段取り次第で安定しますが、確認不足がリスクになります。

どちらの場合でも共通するコツは、「作業を“工程”として分解し、引き継ぎ点を明確にする」ことです。墨出しを、単なる作業ではなく“情報の流れ”として設計すると、効率と品質が両立しやすくなります。

分業の基本は、「作業」と「確認」と「記録」を分けることです。たとえば次のように分けると、属人化が減り、品質も安定します。

• ・ 親墨の確定担当（基準を決める）
• ・ 子墨・各部出し担当（実作業を進める）
• ・ 図面・指示の整理担当（最新情報の管理、差分共有）
• ・ 記録担当（写真、メモ、是正指示の取りまとめ）

分業の弱点は「言った・聞いてない」「最新版が違う」です。口頭だけに頼らず、図面や記録に“残る形”で共有することが、ミス削減と時短につながります。

一人作業の効率化は、「探さない」「迷わない」「戻らない」を徹底することがポイントです。具体的には以下の工夫が効きます。

• ・ 作業前に“今日やる範囲”を図面上で明確化しておく（範囲の切り出し）
• ・ チェックリスト化して、確認漏れを仕組みで防ぐ
• ・ 図面・指示の整理担当（最新情報の管理、差分共有）
• ・ 記録担当（写真、メモ、是正指示の取りまとめ）

一人作業は“記憶に頼るほど遅くなる”傾向があります。作業の都度、要点を短く記録しておくだけでも、確認の往復が減ってトータルで早く終わりやすくなります。

墨出しは現場での物理作業が中心ですが、実は時間を奪っているのは「図面の確認」「指示の伝達」「是正のやり取り」「写真整理」「報告書作成」といった周辺業務であることも少なくありません。ここをデジタル化できると、作業そのものを急がなくても、全体の工数が大きく削減できるケースがあります。

たとえば、図面をタブレットで扱い、現場で書き込み・写真・報告まで完結できれば、「事務所に戻って整理」「あとで思い出して追記」といった時間が減ります。結果として、墨出しに関わる判断と共有が早くなり、手戻りも抑えやすくなります。

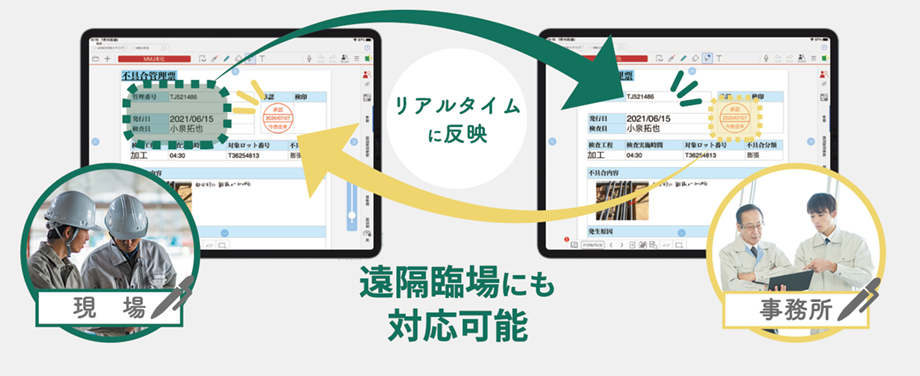

施工管理アプリ「eYACHO」は、タブレット一台で現場の写真・図面・報告書を一元管理し、リアルタイム共有でチーム連携を支援するサービスです。墨出しの"線を引く"作業そのものを代替するものではありませんが、墨出しの前後に発生する「段取り」「指示」「確認」「記録」「是正」の流れを整え、現場のムダを減らすのに役立ちます。

eYACHOでは図面に縮尺を設定して定規機能で寸法計測ができ、墨出し前に"当日の作業範囲と要点"を整理しておくと現場で迷いにくくなります。また、複数のレイヤーを作成して職種ごとに書き分け、必要な情報だけを表示する運用も可能です。設備・電気・配管など複数職種が関わる現場ほど、レイヤーで情報を分けておくと伝達ミスが減りやすくなります。

図面にピンを立てて工事写真や指摘記録とリンクでき、撮影方向も表示できるため「どこを、どの向きで撮ったか」が残りやすくなります。電子小黒板を使った工事写真撮影にも対応し、撮影から整理・台帳作成まで一連の流れを作れるため、後回しによる"思い出し作業"を減らせます。

複数人が同時に書き込めるShare機能や、シェアノートからビデオ通話ができる「GEMBA Talk」により、事務所と現場など離れた場所でも連絡調整がしやすくなります。PDFや写真への手書き、帳票・報告書の作成・承認処理も現場で完結でき、確認のための移動や持ち帰り仕事を減らすことで、墨出し工程全体のスピードアップにつなげやすくなります。

大和ハウス工業では、建築系工事部門でeYACHOを導入し、DXを推進しています。BIMで作成した図面を元に現地で墨出しを行う際、モデル図面と実際の現場に相違が発生することがありますが、eYACHOを使えば注意点や補強材のディテールなどを写真と手書きで詳細に指示できます。

導入により、1日あたり最大約110分の業務時間削減を達成した部門もあり、全員が同じ図面を同じタイミングで見ながら正確に会話できる環境が整いました。図面変更もリアルタイムで周知・共有できるため、「探す・待つ・戻る」が大幅に減少。現場スタッフからは「建築知識が浅くても絵を描くように指示書が書ける」という声も上がっています。

墨出しの効率化は、親墨の精度確保と段取りの改善が土台です。そのうえで、分業・一人作業それぞれの弱点（伝達ミス／確認漏れ）を、運用ルールと記録でカバーすると、品質を落とさずにスピードを上げやすくなります。

さらに、図面・指示・記録・共有といった周辺業務まで含めてDXを進めると、「探す・待つ・戻る」が減り、結果として墨出し工程全体がスムーズになります。タブレットで現場の情報を一元化し、リアルタイム共有を支援するeYACHOのような仕組みを取り入れることも、有効な選択肢です。
