【Ver7】図形・寸法線を入れる

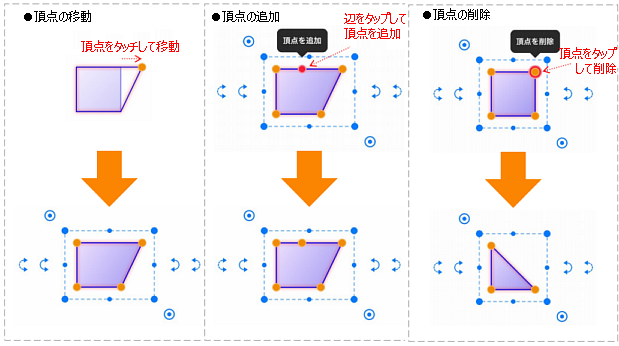

四角形や矢印、吹き出しなどの図形や寸法線を入れます。頂点を自由に編集できる、フレキシブル図形を入れることもできます。
図形・寸法線を入れる※図形は消しゴムでは消えません。選んで消します。
図形・寸法線を入れる
- ノート編集画面で
>［図形を追加］を選びます。
［図形］画面が表示されます。 - 入れたい図形をタップします。
図形が貼り付けられます。
などの数値入力欄付きの図形をタップします。
などの頂点付きの図形をタップします。
図形のスタイルを変更する
図形の色や線の種類などを変更します。これから追加する図形のスタイルをあらかじめ設定しておくこともできます。
これから追加する図形のスタイルを変更する
追加する図形のスタイルをあらかじめ決めておくことができます。
- ノート編集画面で>［図形を追加］を選びます。
［図形］画面が表示されます。 - ［図形設定］をタップします。
［図形設定］画面が表示されます。 - ［線］や［塗り］をタップして、図形のスタイルを変更します。
※色の一覧を左にスワイプすると、一覧にない色をカラーホイールを使って設定できます。
※重なったときに下の内容が透けて見えるようにするには、［不透明度］を低くします。
- ［戻る］をタップします。
操作3.で設定した内容が反映された状態での［図形］画面に戻ります。
ノートに追加した図形のスタイルを変更する
図形のスタイルを変更します。複数の図形を選んで、まとめて変更することもできます。
- スタイルを変更したい図形を選びます。
- 表示されるメニューから［図形スタイルを変更］を選びます。
［図形スタイルを変更］画面が表示されます。 - ［線］や［塗り］をタップして、図形のスタイルを変更します。
※色の一覧を左にスワイプすると、一覧にない色をカラーホイールを使って設定できます。
※重なったときに下の内容が透けて見えるようにするには、［不透明度］を低くします。
- ［完了］をタップします。
図形を変形する
図形は、一部の角度や太さを変えて変形できます。
- 図形を1つ選びます。
- 選んだ図形の周りに表示される
をドラッグして、形を調整します。
※図形が小さいと
が表示されない場合があります。この場合は、画面をピンチして拡大します。
- 角が丸い四角形
- 左右にドラッグすると、角の丸め方が変わります。
- 二等辺三角形
- 左右にドラッグすると、角度が変わります。
- 矢印
- 左右にドラッグすると、矢じりの大きさが変わります。
上下にドラッグすると、芯の太さが変わります。

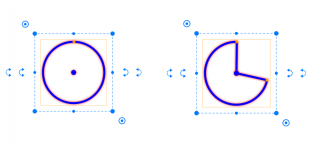

- 一部が欠けた円
- 欠けた部分の角度が変わります。
- 吹き出し
- 突起の方向や幅が変わります。
- 角が丸い吹き出し
- 角の丸め方や、突起の方向・幅が変わります。
- 直線・直線の矢印
- 角度や長さが自由に変わります。

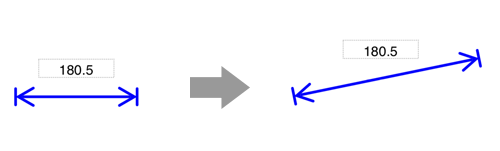

- 寸法線
- 線と数値枠は連動します。
- 円図形の中心を示すマーク表示
- 中心点は線のスタイルに連動します。
- 用紙罫線にスナップする
用紙に罫線があり、［システムオプション］>［機能設定］>［スナップ］がオンになっている場合は、 図形、矢印、ユニットなどの編集時に用紙の罫線にスナップします。
図形に寸法を設定する
図面ユニット内の図面には、寸法設定した図形を追加できます。 寸法設定した図形を選択すると、寸法が表示されます。
- ノート編集画面で>［図形を追加］を選びます。
［図形］画面が表示されます。 - ［寸法］をタップします。
［寸法］画面が表示されます。 - ［寸法を設定する］をオンにします。
- ［単位］をタップして単位を選びます。
- ［横幅］［縦幅］を入力し、［完了］をタップします。
- すでに追加した図形に寸法を設定する
- 寸法を設定したい図形を選びます。複数の図形を選ぶこともできます。
- 表示されるメニューから［操作］>［寸法を設定］を選びます。
［寸法］画面が表示されます。 - ［単位］をタップして単位を選びます。
- ［横幅］［縦幅］を入力し、［完了］をタップします。
- 寸法を設定したい図形を選びます。複数の図形を選ぶこともできます。
- 寸法を削除する
- 寸法を削除したい図形を選びます。複数の図形を選ぶこともできます。
- 表示されるメニューから［操作］>［寸法を削除］を選びます。
寸法が削除されます。
- 寸法を削除したい図形を選びます。複数の図形を選ぶこともできます。
